あすか（GIS）で撮影した M31のX線像	可視光で撮影したM31
左上および下のアイコンの画像は，可視光のイメージに，それぞれGIS検出器， SIS検出器で得られたX線の画像を等高線で表したものです． 右上のきれいな可視光の画像とはうってかわって， X線で見たM31はいくつかのX線天体がバラバラで存在するように見えています． M31は見かけの大きさが大変大きいので，X線の像でも個々のX線源が分離して見えるからです． 中心核のX線源と，それ以外のX線源がある様子がわかります． これらのX線で明るい天体は，多くは低質量連星系であると考えられています． つまりX線で見たM31は， このようなX線源の集まりと考えられています． 外から見ると，銀河系も同じように見えていると考えられています． 資料提供：岡田京子（SPring-8）	M31(NGC224) アンドロメダ座／渦状銀河(SAb) 赤経　00h42.7m　赤緯　+41°16.4′ B等級　4.4等 視直径　180′× 63′ 距離　230万光年 M31は，アンドロメダ銀河として有名な渦巻き銀河(Sb)です． マゼラン雲を除いて，われわれの銀河系に最も近い銀河で， その距離は，およそ230万光年にあります． 明るいので，肉眼でもはっきり見ることができます． 資料提供：大阪教育大学

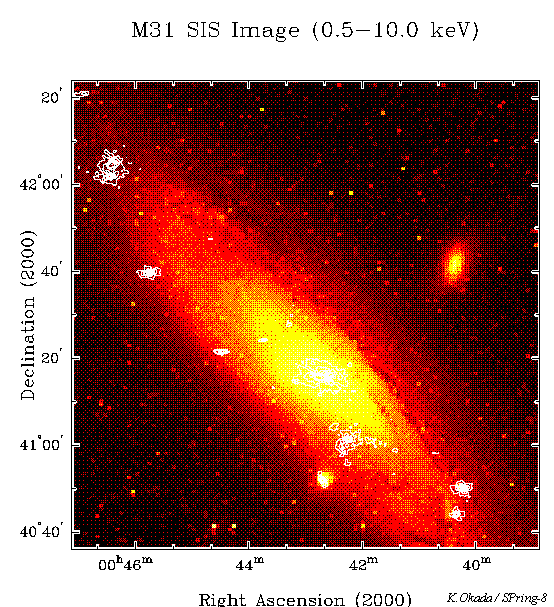

あすか（SIS）のX線像

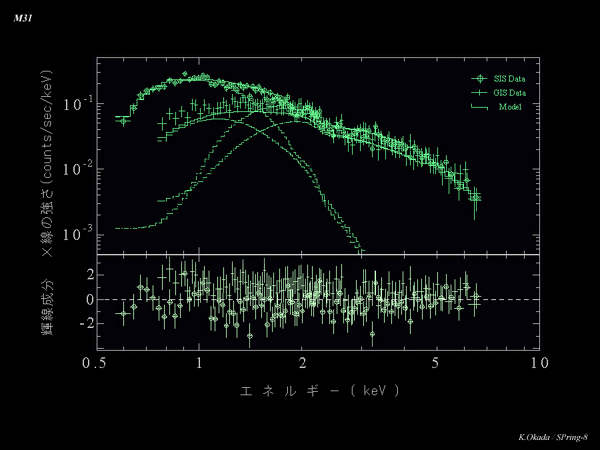

M31のX線スペクトル

中心核だけのX線のエネルギースペクトルです． 十字印がGIS検出器，白丸に十字印がSIS検出器で取得したデータです． 階段状の線は，データを最もよく説明するエネルギースペクトルのモデルです． モデルは約500万度の希薄高温プラズマからの放射モデル(低エネルギー側)と， 巾関数型のモデル(高エネルギー側)の二つの成分を仮定しています． さらに星間ガスによるX線の吸収による効果も含まれています． 図の下のパネルには，モデルとデータのズレ具合を示してあります． データは望遠鏡や検出器の性能を含んだ生データで， 低エネルギー側や高エネルギー側で強度が落ちているのは， 望遠鏡や検出器の効率が悪くなっていることも原因の一つです． SIS検出器のデータが低エネルギー側で強くなっているのは， GIS検出器よりSIS検出器の方が低エネルギー側で感度が良いからです． モデルも望遠鏡や検出器の性能を考慮した形で描いてあります． 資料提供：岡田京子（SPring-8）
