かに星雲 M1 (Crab Nebula M1)
ローサットが撮影した
かに星雲のX線像
かに星雲の可視光像
左図はローサットが撮影したかに星雲のX線像です． 右図は可視光像で，X線像はだいたい青い四角の部分にあたります． X線で見ると，中心に点源があり, そのまわりに星雲状のものが広がっているのがわかります． 中性子星の近傍では，非常に高エネルギーの電子が生成されており， 中性子星周辺の磁場の中でシンクロトロン放射をして， 強いX線が放射されているのです．

This image is reproduced from ROSAT Mission/Max-Planck-Institut fur extraterrestrische Physik.
URL (http://www.xray.mpe.mpg.de/)

M1 (NGC1952)
おうし座 かに星雲／超新星残骸
赤経 05h34.5m　赤緯 +22゜01′
実視等級 8.4等　　視直径 5′
距離 7200光年

かに星雲M1は西暦1054年に出現した超新星の残骸です． イギリスのロス卿が観察して， 微細なフィラメント構造がカニの足のような印象を持ち， 「かに星雲」と命名しました． かに星雲の中心星は，中性子星で， 1/30秒周期で一定の電波を出すパルサーとして有名です．

資料提供：大阪教育大学

1999年夏に打ち上げられたNASAのX線衛星チャンドラが， 早速，かに星雲の詳細な画像を撮像しました．

画面の左下と右上に向かって，中心の中性子星からジェットが噴出しているのが， はっきりと写っています．
ハーバードスミソニアン天体物理学センターのチャンドラ衛星のホームページより．
Copyright (NASA/CXC/SAO)
URL (http://chandra.harvard.edu/photo/0052/index.html)

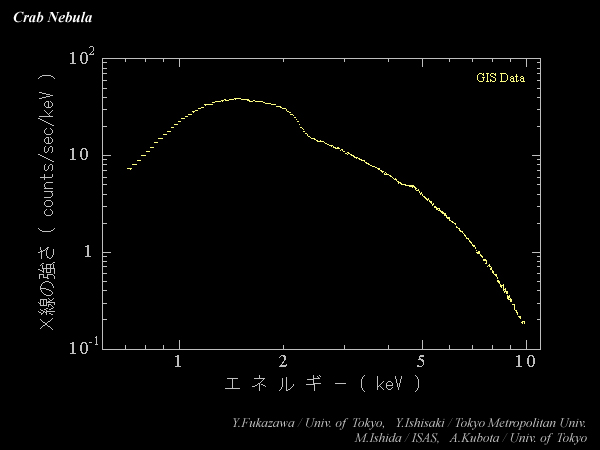

かに星雲のX線スペクトル

1994年9月に あすか のGIS2検出器（またはGIS3検出器） で取得したX線のエネルギースペクトルです． 数ヶ所に構造が見えますが，これはX線検出器の応答の性質によるものであって， 天体からのX線には特別な構造が見当たりません．

このスペクトルは，巾関数で表されます． これは中性子星の近くで加速された高いエネルギーの電子が， 磁場の中を運動するときに放射していると考えると説明できます．
このX線の放射機構はシンクロトロン放射と呼ばれるもので， 地球上の加速器でも強いX線ビームを得るために用いられています． 筑波の高エネルギー研究所，岡崎の分子科学研究所， 西播磨のSPring-8などの施設は，このような機構で高輝度のX線ビームを得ているのです．

また，かに星雲はとても明るいX線天体であるので， 昔からたくさんの観測がなされてきました． またスペクトルの形も単純であるため， そのスペクトルは検出器の較正によく使われます． 上のスペクトルもGIS検出器の較正のためにとられたものです．

資料提供：深沢泰司（東京大学），石崎欣尚（都立大学），石田学（宇宙科学研究所）， 久保田あや（東京大学）
